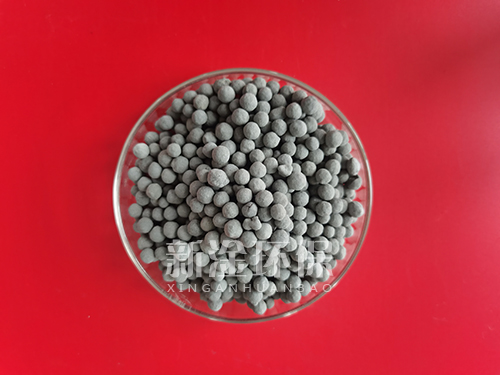

生物陶粒滤料主要性能特点：

1、生物陶粒滤料由粘土、生物生长促进剂等多种材料，配制成球的一种挂膜载体滤料。具有强度高、粒径可分多级，并具有丰富的孔洞，固定颗粒形状。颗粒圆、均匀、表面粗糙、多微孔、内部孔隙发达，比表面积大，从而生物菌附着能力强，繁殖快、挂膜效率高，低温低浊条件下去除氨氮效果达到国内先进水平，工作周期长，周期产水量大，一般为500-1000m/m3。堆积比重轻，强度大，从而反冲洗能耗低，水头损失小，清洁料水头损失仅为150mm/m3。截污能力强，一般位9-13kg/m3。滤速高，一般为15-20m/h， 可达35kg/m。反冲洗耗水量低，仅为石英滤料的30-40%。化学性能稳定，抗酸碱性能强，使用寿命长。

2、生物陶粒滤料将生物膜法与生物促化技术相结合，滤料本身有较丰富的孔洞，适合于微生物长期栖息，又具有激活促进生物快速繁殖功能。启动挂膜快，接种菌种后4-15天即可启动滤池，比常规滤料挂膜时间减少50%。

3、因生物陶粒孔洞率大，具有较强的过滤性，对有机物质有较强的吸附性。能载较高的有机负荷，当水质水量变化时，仍能保持良好的出水水质，COD去除率可达60-90%。 生物滤料对污水中悬浮有机物及异味，有拦截、吸附、沉淀、降解的作用。反冲洗周期长，一般2-4个月反冲一次，滤料损失小，每年补充3-5%即可。系统占地少，基建投资比其他处理工艺可降低30%，运行费用可降低50%，采用高水位配水节能效果更明显。

一般应用于BAF滤池的陶粒滤料，选择的依据是:

1、粒径5mm以上(粒径越小，越产生堵塞);

2、堆积密度一般在500~800kg/m3之间(不可漂浮在水面上,并且取决于BAF的水流速度);

3、吸水率越高越好;

4、有一定的抗压强度(2.5Mpa 以上即可);

5、球度系数在0.95以上;

6、颜色不是确定陶粒质量好坏的标准;

7、比表面积达到8.0m2/g(越大越好);

8、掉渣率小于0.5%;

9、盐酸可溶率小于2%。
