水处理滤池-翻板阀滤池的工作原理与结构特点

  翻板阀滤池以其基反冲洗排水阀板在工作过程中可以在0-90度间翻转而得名，这一特性使得滤池在过滤和反冲洗过程中能够灵活调整，实现过滤和便捷清洗。翻板阀滤池的结构设计简洁明了，主要由滤料层、翻板阀、配水配气系统等部分组成，这些部分相互协作，共同构成了翻板阀滤池的过滤系统。

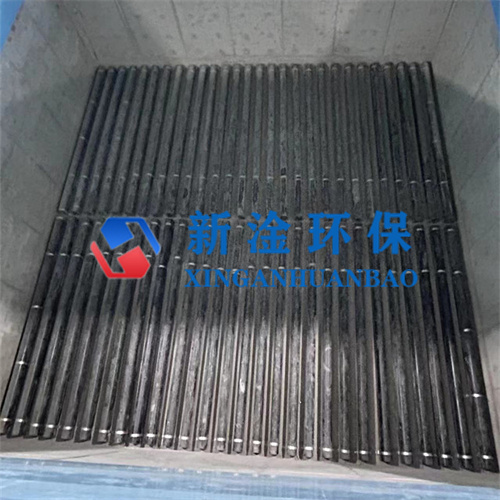

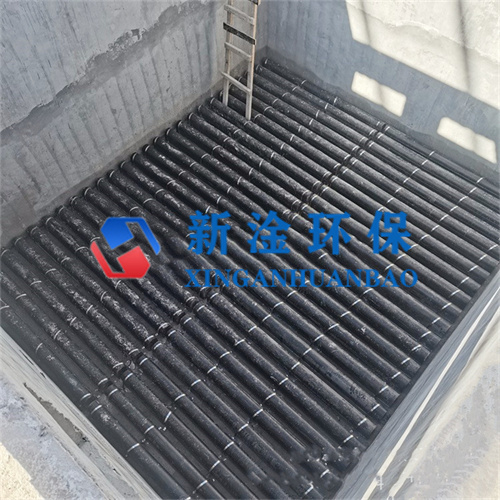

  在配水配气系统方面，翻板阀滤池采用了独特的二次双层配气配水形式。该系统由横向管槽式配水配气器（又称U型面包管）、竖向配水配气管和中间配水配气渠三部分组成。这种结构使得配水配气的均匀性优于其他类型的小阻力配水配气系统，从而保证了滤池的过滤性能。
