翻板滤池的反冲洗流程

水在过滤过程中滤层的阻力逐渐增大，当滤池达到预先设定的大水头损失或设定时间时，关闭进水阀，停止进水，继续过滤，让水位下降至滤料砂面以上15cm左右，关闭清水阀，停止过滤，开始反冲洗。

翻板滤池气水反冲洗一般采用三个步骤，即先气冲，再气水混冲，后单独水冲。

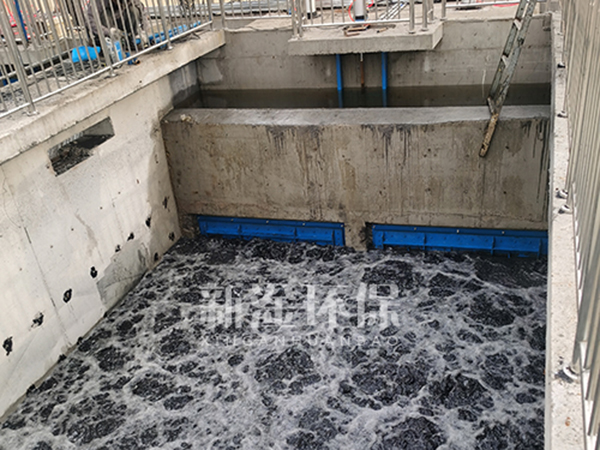

1、气冲阶段

空气由进气管进入集配水渠。在集配水渠上部形成气垫层，通过垂直管组的布气管进入横向U型管，在横向滤管上部形成气垫层，再沿横向滤管上部两侧的小孔进入砾石层，对滤层进行均匀擦洗，使滤层料中的颗粒相对运动，松动污物。此阶段的气冲强度为16~17L/S.m2，冲洗时间约1~3分钟。

2、气水混冲阶段

继续气冲，以较低强度的反冲洗水，由进水总管下部进入集配水集，经垂直管组的布水管流入U型管，通过滤管下部小孔，进入砾石层，在砾石层内与空气混合，自下而上对滤层进行气水混合冲洗，使滤料中的颗粒产生强烈的运动，让截留在滤料上的污物基本全部脱落。此阶段的水冲强度为6~17L/S.m2,冲洗时间约2~4分钟。

3、水冲阶段

停止气冲，继续水冲，用高强度的水对滤层进行反冲洗，使滤料膨胀15~25%，冲刷和带走已被冲洗下来的污物及附着在滤料上的小气泡，并使比重不同的滤料重新进行水力筛分，从而达到双层滤料的完美分布，并可使滤料中的截污物遗留量少于0.1kg/m3，达到冲洗高净度。此阶段一般要求冲洗两次，冲洗强度为15~16L/S.m2，冲洗时间约3~5分钟。

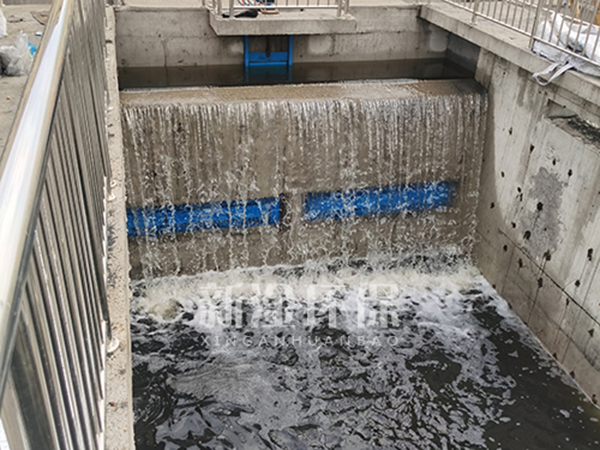

4、排水流程

翻板滤池因有特殊的排水设施，即在滤池进水的同一侧或另一侧，位于滤层砂面以上20mm 处，开设二个长条形排水口，采用低位堰板带有两个控制点的翻板阀控制，故称为翻板滤池。此种滤池一般采用双层滤料，反冲洗时要关闭翻板阀，不能边冲洗边排水。当冲洗水上升到设定高水位时候，停止冲洗，静止20秒后再排水。排水时应逐步打开翻板阀，先开50%，后开，排水完后，关闭翻板阀，开始另一次反冲洗。

5、恢复过程

反复进行两次水冲洗，排水完后，关闭反冲洗进水阀及翻板阀，打开原水进水阀及清水渠排气阀，当滤池的水位恢复到设定值时，打开和调控清水阀，恢复滤池恒水位过滤。
