ABS整体浇筑滤板和配套可调式长柄滤头概述
发布时间: 2022-12-06 15:08:44 浏览

整体浇筑滤板在水处理工艺中,过滤是保证水质的重要措施,而反冲洗是使滤池得以恢复过滤能力的关键环节,其配水系统则是核心部位,整体浇筑滤板没有任何接缝,彻底消除了传统小块预制滤板可能存在滤板密封不严密的隐患,从而杜绝了翻板。整体浇筑滤板用于:生物滤池、D型滤池、V型滤池、U型滤池、无阀滤池


(ABS整体滤板)

整体浇筑滤板介绍:整体浇筑滤板模板采用ABS或玻璃钢制成的楞型板,以确保浇筑时模板的强度,凸台上开有带颈套的圆孔用以固定可调式滤头的预埋座。滤板模板表面应平整,无开裂、缩痕、气泡、溢边等缺陷。模板与模板叠合处用专用胶粘接或对齐钢钉固定牢固。模板用Φ3×30的水泥钢钉固定在滤板支撑上。模板安装必须平整、搭接严密、不漏浆。当模板荷载为4KN/㎡ 时,模板跨中挠度应小于1.2mm。
整体浇筑滤板优点:
1.经济性好,体现在投资费用和运营费用有性价比。真正整体设计,无需考虑金属构件的防腐问题;
2.技术性能好,体现在工艺先进性,操作方便性,设备可靠性。提高反冲均匀性,优化反冲效率;
3.施工可行性好,体现在施工工期短,施工土建难度,模块化设计,适应任何类型滤池。

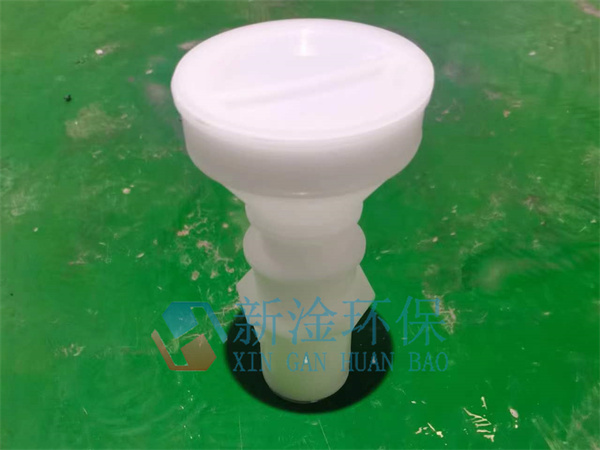

(整体滤板配套预埋座)


可调式长柄滤头可调节的长度范围介绍:
ABS可调式滤头由预埋座、滤杆、滤帽组成,滤杆上设有调节螺纹,可上下调节;且设有调节瓣与预埋座内调节瓣防脱条结合,可控制滤杆调节精度,同时固定其位置。
ABS可调式滤头的工艺尺寸:
在本工程中采用的可调式滤头,滤帽缝隙系数为:36条;缝隙高度34mm;缝隙宽度为:0.4 mm;缝隙总面积为:4.90cm2。
滤杆工艺尺寸为:
杆长380 mm,可调高度70 mm,上下调节量为50 mm,留有20 mm的高度可供日后滤池在长久运行过程中基础不均匀沉降调节用;内径25 mm,条孔面积66 mm2;小孔直径2.5 mm,预埋座长度150 mm。
技术指标:
1、滤头缝隙无残缺、气泡、飞边和毛刺等缺陷。
2、滤头表面光滑、无明显杂质、无裂纹,色泽一致。
3、单纯用气反冲洗时,滤头的水头损失和气水同时反冲洗的滤头水头损失应符合设计要求。
4、滤头槽隙宽度:2.2±0.3mm,缝隙总面积:550mm2;
5、安装密度36~49个/㎡;气冲强度:10~20L/㎡·s;水冲强度:5~6L/㎡·s。

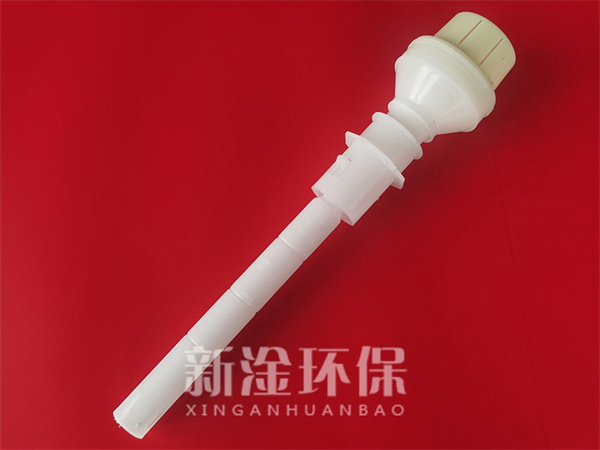

(整体滤板配套可调式长柄滤头)
