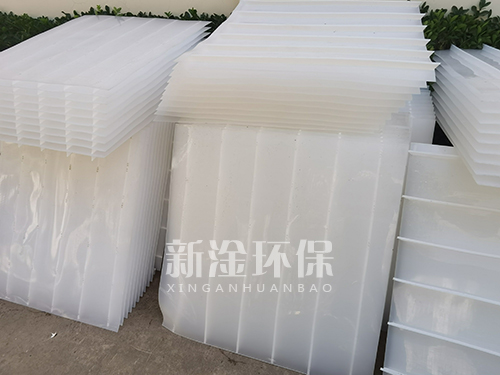

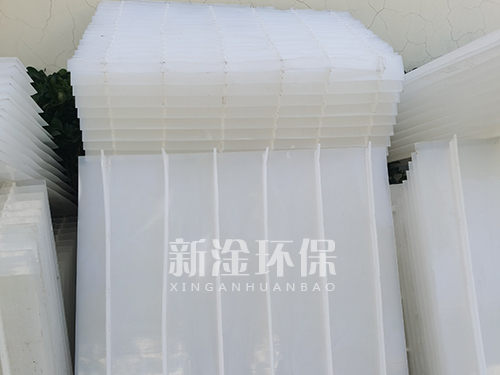

迷宫式斜板填料产品介绍

迷宫式沉淀池主要是处理带有高温的浊度废水，一般适用于煤矿高浊度矿井水、矿山废水、研磨废水等含有粘性的含固类废水。迷宫斜板可以布置成侧向流或向上流。侧向流（平流式）翼板迷宫斜板沉淀池的构造类似于侧向流斜板沉淀池，只是在其斜板上平行于水流方向设置一定数量的平行翼板，水流与斜板平等方向相同。通过实验观察发现，水流通过带翼斜板时形成3个不同区域。

沉淀池迷宫式斜板斜板原理

含有颗粒的水流入翼片迷宫后，一部分沿着主流区方向前进，另一部分则进入到主流区与翼片交界处的涡流区。在主流区运动的颗粒一方面向前运动，一面沉淀到涡流区的部分颗粒随涡流一起运动。在涡流区中的这些颗粒随着涡流被输送到下游翼片附近，当涡流与该翼片顶部和上部发生碰撞时，其中部分颗粒进入迷宫内，部分颗粒与主流一起流向下一格迷宫，被输送到迷宫内的颗粒，随迷宫内环流缓慢运动，集中于底部斜板，滑到排泥斗，进入迷宫内的极细小颗粒，或在缓慢的环流运动中不能沉淀下来，或已接触到底部斜板，然后又被环流冲起，则可能流出这格迷宫。

迷宫内的环流能量来自主流区的流动，只能靠涡流碰撞到下游翼片时，所传递的能量来维持其循环。根据实测环流区流速，大致为主流区的1/4～1/5左右，为此缓慢的流速使环流接近于层流状态有利于颗粒沉降。而且在环流离心力作用下，颗粒一边沉淀一边被甩向迷宫四壁，所以一般颗粒只要进入迷宫便能沉淀下来，迷宫的这种低速环流造成良好沉淀环境是迷宫斜板具有沉淀效果的原因之一。
